概觀
1. 這是一款基於SX1268的Raspberry Pi LoRa HAT，覆蓋433MHz頻段。它允許通過串口傳輸高達5km的數據。
2. 利用新一代LoRa擴頻調製技術，模塊的通信距離長達5km，也支持自動重複傳輸更長時間。其他功能包括無線電喚醒，無線配置，載波偵聽，通信密鑰等。
3. 與普通的LoRa模塊相比，SX1268 LoRa HAT實現了更長的通信距離，更高的速率，更低的功耗，更好的安全性和抗干擾性。適用於工業控制，智能家居，數據採集等各種應用。
特徵
1. 標準Raspberry Pi 40PIN GPIO擴展頭，支持Raspberry Pi系列板卡
2. 板載CP2102 USB TO UART轉換器，用於串行調試
3. 帶上UART控制接口，用於連接主機板，如Arduino / STM32
4. 4個LED指示燈，便於檢查模塊狀態
5. LoRa擴頻調製技術，可用信號通道高達84個，通信距離更長，干擾更強
6. 自動多級重複，適合超遠程通信，允許同一區域的多網絡
7. 低功耗特性，如深度睡眠和無線電喚醒，非常適合電池供電的應用
8. 無法檢索的可定製通信密鑰，大大提高了用戶數據的安全性
9. 支持LBT，在傳輸前監測信道噪聲，大大提高極端環境下的成功率
10. 支持RSSI信號強度指示，用於評估信號質量，調整網絡
11. 支持無線參數配置，通過發送無線命令/數據包，遠程配置或檢索模塊參數
12. 支持定點傳輸，廣播，信號通道監控
13. 附帶開發資源和手冊（Raspberry Pi / STM32的示例）
什麼在板上
1. SX1268 LoRa模塊
2. 74HC125V：電壓電平轉換器
3. CP2102：USB TO UART轉換器
4. Raspberry Pi GPIO連接器：用於連接Raspberry Pi
5. USB TO UART端口
6. UART接頭：用於連接STM32 / Arduino等主機板
7. SMA天線連接器
8. IPEX天線連接器
9. 指標：
- RXD / TXD：UART RX / TX指示燈
- AUX：輔助指示燈
- PWR：電源指示燈
10. UART選擇跳線
- A：通過USB TO UART控制LoRa模塊
- B：通過Raspberry Pi控制LoRa模塊
- C：通過USB TO UART訪問Raspberry Pi
11. LoRa模式選擇跳線
- 短M0，短M1：傳輸模式
- 短M0，打開M1：配置模式
- 打開M0，短M1：WOR模式
- 打開M0，打開M1：深度睡眠模式
規格
1. 射頻模塊：SX1268
2. 頻段：410.125~493.125MHz
3. 無線電速率：0.3kbps~62.5kbps（可編程）
4. 發射功率：22.0dBm（10/13/17 / 22dBm可編程）
5. 接收靈敏度：-147dBm（無線電速率2.4kbps）
6. 功耗：
- 傳輸電流：110mA（瞬態消耗）
- 接收電流：11mA
- 休眠電流：2uA（LoRa模塊軟件關閉）
7. 通訊接口：UART（TTL電平）
8. 波特率：1200bps~115200bps（默認為9600bps）
9. 數據包長度：240字節（32/64/128/240字節可編程）
10. 緩存：1000字節
11. 實驗範圍：5km（條件：無雲和野外，海拔2.5m，天線增益5dBi，無線電速率2.4kbps）
12. 電源：5V
13. 邏輯電平：3.3V / 5V
14.工作溫度：-40~85℃
15. 應用：智能家居，工業傳感器，樓宇自動化，智能電錶和更多其他物聯網應用
16. 尺寸：7cm x 12cm x 2cm
17. 重量：69克
18. 裝箱單：
- SX1268 433MHz LoRa HAT x1
- USB A型插頭到微型插頭電纜x1

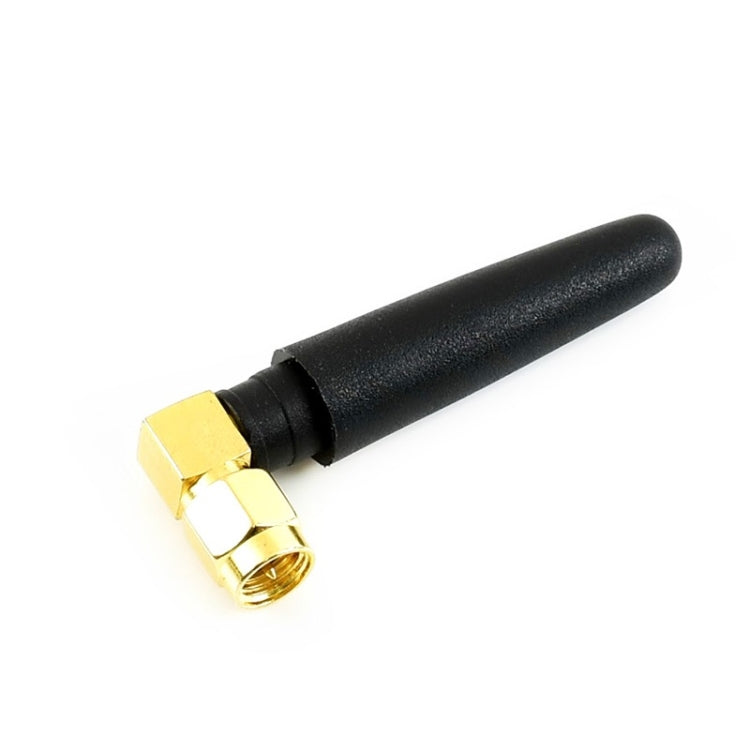

- 433MHz天線x1

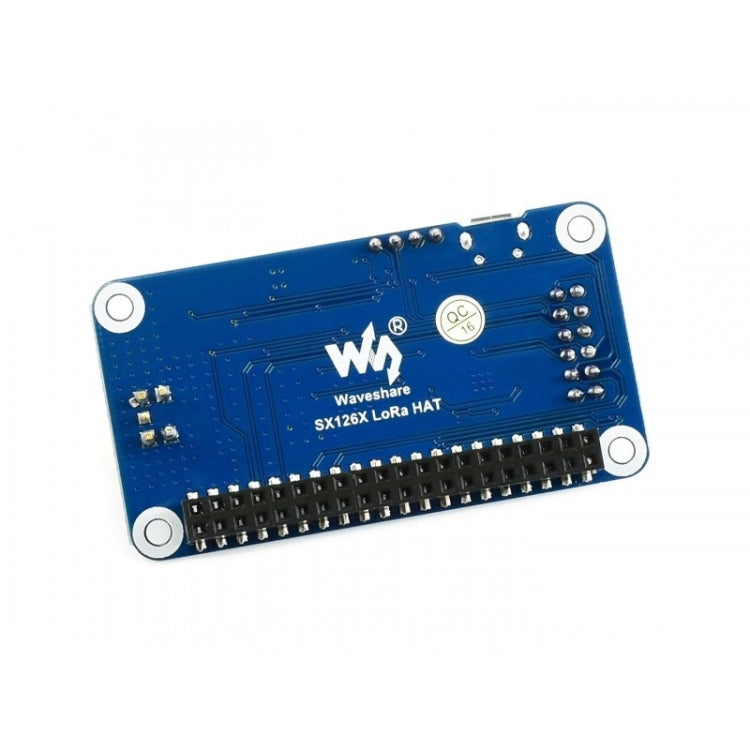

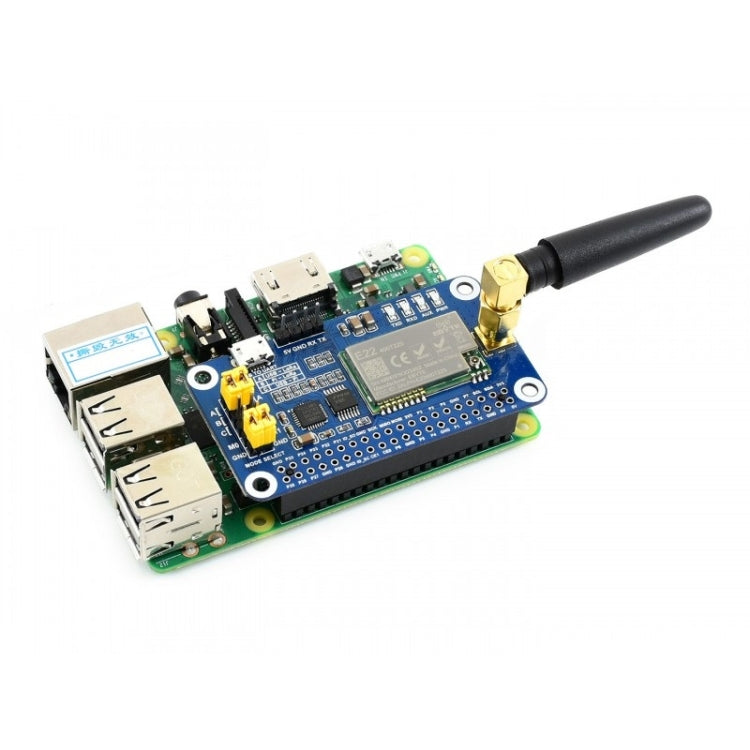

Waveshare 用於Raspberry Pi的SX1268 LoRa HAT，433MHz頻段，適用於歐洲，亞洲，非洲 16804, 433MHz
HK$208
